Forum > Show Your Projects > Show je mini projecten
« 1 2 3 4 [5] 6 7 8 9 10 11 »
reddevil
Lid
Berichten: 1151
Gepost op donderdag 22 April 2010 22:31:32 QuoteWijzig

Zeker een mooi klokje, maar eens bij op mijn to do list zetten.


Veel te weinig tijd voor mijn projecten of heb ik er soms te veel?
Stynus
Admin
Berichten: 2696
Gepost op maandag 26 April 2010 21:05:53 QuoteWijzig

Ziet er goed uit! Blijft de klok goed staan of verloopt die toch na een tijd?


Met vriendelijke groet, Stynus ||| www.elektronicastynus.be
pascalbianca
Lid
Berichten: 1372
Gepost op dinsdag 27 April 2010 07:46:07 QuoteWijzig

Tot op heden loopt hij nog gelijk met de klok van mijn laptop, maar op langer termijn kan ik natuurlijk nu nog niet zeggen


http://pascalbianca.blogspot.nl/
Stynus
Admin
Berichten: 2696
Gepost op zaterdag 22 Mei 2010 23:15:01 QuoteWijzig

In school kregen we voor het vak meet en regeltechniek practicum een project te maken waar een 30u tijd in komen te zitten. Ik heb daarom beslist mijn reflow oven verder af te maken voor dat vak. http://www.elektronicastynus.be/Projecten/Gereedschap/Reflow_oven/index.php

We hebben met 2 samengewerkt Ik ging het pic programma schrijven en mijn collega moest voor school een soortgelijke print als die dat mijn oven aanstuurt ontwerpen.
Ik heb nu die print volledig gesoldeerd (daar is men collega niet goed in, dus voor de veiligheid heb ik het maar gedaan):


Met vriendelijke groet, Stynus ||| www.elektronicastynus.be
CowBeast
Webmaster
Berichten: 263
Gepost op dinsdag 25 Mei 2010 20:54:56 QuoteWijzig

@Stynus: Ziet er wel iets leuk uit. Heb je er al printen mee gebakken? Lukt dat een beetje?


http://www.creativethree.be
Stynus
Admin
Berichten: 2696
Gepost op dinsdag 25 Mei 2010 20:59:41 QuoteWijzig

Ik heb wat nutteloze dingen geprobeerd en dat lukte mooi. Heb hem vooral gebouwd omdat ik een aantal pics heb liggen die alleen aan de onderkant soldervlakjes hebben. Maar heb er nog geen print voor ontworpen.


Met vriendelijke groet, Stynus ||| www.elektronicastynus.be
pascalbianca
Lid
Berichten: 1372
Gepost op woensdag 9 Juni 2010 12:14:04 QuoteWijzig

Mijn bijna mini voeding is ook zo goed als klaar, de 12V en 5V lijn werken ook de 24V alleen nog het converteren naar het beeldscherm, daar moeten de onderdelen nog van besteld worden.
Maar dat heeft niet zoeen haast.



http://pascalbianca.blogspot.nl/
jeffrey_om
Lid
Berichten: 276
Gepost op donderdag 10 Juni 2010 16:27:08 QuoteWijzig

Die mini voeding ziet er mooi uit. Veel tijd in gestoken? En was het duur om dit te maken. Ik wil ook zo iets hebben, maar dan waarmee ik de stroom en de spanning kan regelen en ik wil ook zien welke spanning en voltage ik heb op een schermpje.

Zatar
Moderator
Berichten: 263
Gepost op donderdag 10 Juni 2010 16:49:00 QuoteWijzig

Proper Proper !
Ik zou zelf ook een projectje willen tonen, maar op't moment geen tijd om ze af te ronden. Wat ik wel kan zeggen is dat ik voor de volgende magazines al artikels kan schrijven over schakelen van weerstanden (serie, parallel, gemengd), over complexe netwerken (th?venin, norton, superpositie, ...), relaisschakelingen, ...


Maffer dan hier kan je ze niet vinden ... || www.zatar.be
pascalbianca
Lid
Berichten: 1372
Gepost op donderdag 10 Juni 2010 16:53:26 QuoteWijzig


Quote
Zatar schreef:
Proper Proper !
complexe netwerken (th?venin, norton, superpositie, ...)


Inderdaad het lezen is al complex van die woorden , wil ik nog niet eens weten wat het inhoud
Maar ik kijk er wel na uit als het uitkomt

[Bericht gewijzigd door pascalbianca op Donderdag 10 Juni 2010 16:55:31]


http://pascalbianca.blogspot.nl/
ojeke
Lid
Berichten: 5
Gepost op zaterdag 12 Juni 2010 10:10:42 QuoteWijzig

Hoi hoi,

Ik ben nieuw hier. Mooi formpje.

Eigenlijk heet dit het Show je mini projecten, maar zie hier ook veel grote projecten passeren.


Ik heb een GPS loggertje gemaakt. Steekt nog allemaal redelijk simpel in elkaar. Tis nog even wachten tot na de examens, dan ga ik er ook een flitspaal melder van maken. Nu pakt hij ook nog om de X seconden een sampel, maar dan ga ik het maken dat als hij een uitwijking maakt pas een sampel pakt.
Maar nu vind ik het al een mooi geheel:

- Sample interval tussen 1 seconden en 255 seconden
- Opslag voor 13100 samples, maximum record tijd afhankelijk van sample interval
- Batterij gevoed (+zonne paneel voor langer op batterij te kunnen)
- Uitleesbaar via een VB programma
- serieele interface (voor usb toepassing gebruik een omvormer)

Nog wat accessoires bij gemaakt zoals een car lader en stopcontact lader.


Overzichtje:


De logger van 2 kanten:



Screenshot van het VB programma om de gps uit te lezen en converteren naar een .KML file:


Een voorbeeld van een opname is te downloaden op:

http://www.uploadarchief.net/files/download/school.zip />
Kwa elektronica valt het allemaal wel mee, in de laders zit een spanning en stroombegrenzing schakeling gebouwd rond een LM317 en in de logger zit een 16F628 en een eeprom van 128K byte

MVG

Ojeke


[Bericht gewijzigd door
ojeke op Zaterdag 12 Juni 2010 10:12:27]


www.ojeke.tk
pascalbianca
Lid
Berichten: 1372
Gepost op zaterdag 12 Juni 2010 10:36:27 QuoteWijzig

Netjes en compact


http://pascalbianca.blogspot.nl/
Stynus
Admin
Berichten: 2696
Gepost op zaterdag 12 Juni 2010 19:08:23 QuoteWijzig

Ziet er goed uit.

Quote
ojeke schreef:
Eigenlijk heet dit het Show je mini projecten, maar zie hier ook veel grote projecten passeren.


Je mag ook altijd een topic aanmaken in het Show Your Projects subforum hoor. Dit topic is vooral voor de snel even iets in elkaar flansen projectjes.

-------------------------
Heb vandaag actieve koeling gemaakt op de motor van men freesmachine. Die werd namelijk eergisteren tijdens het frezen zo warm dat er rook uit kwam.
Ik heb er nu 2 80mm fans op gezet. Waarom 2? Het zijn 110V fans die in serie staan. Had geen zin om er ook nog een transformator tussen te zetten. Ik weet dat het wel niet erg netjes is om motoren in serie te zetten maar als ze kapot gaan zal ik wel opzoek gaan naar een 230V fan.

Foto's:

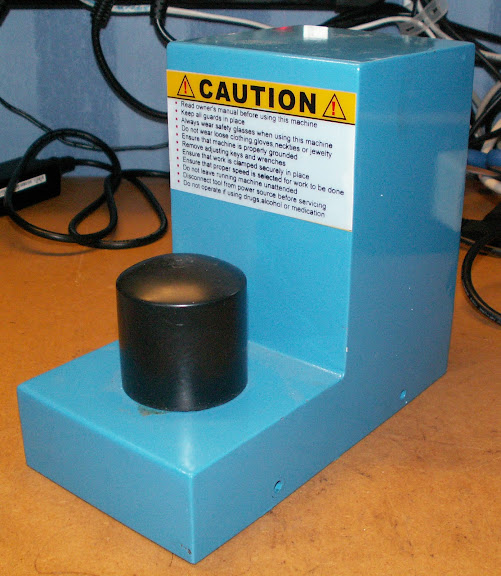

De kap die over de motor zit origineel:

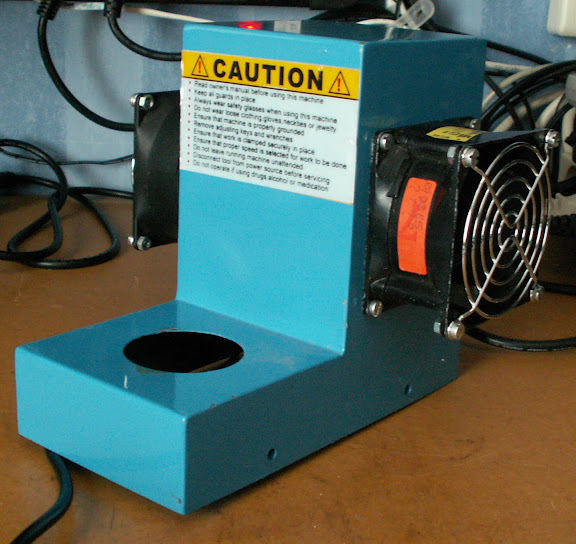

Met fans erop:

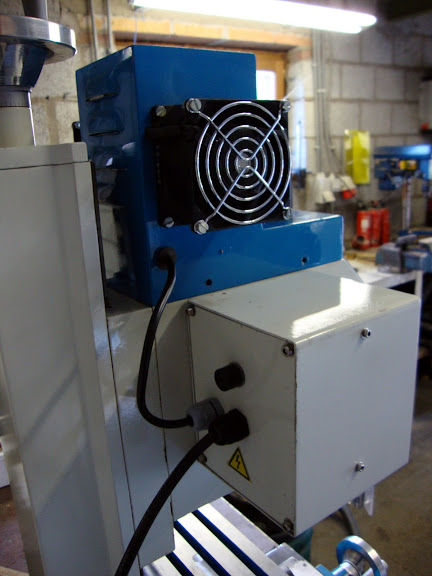

Kabel loopt langs buiten naar het schakel kastje (fans gaan samen met de motor aan en uit.)


Ik heb ook al gezien dat er plaats is voor een sensor van een toerenteller. Dat staat dus nu ook op de todo list .


Meer foto's: http://picasaweb.google.be/coenenst/Freesmachine#


Met vriendelijke groet, Stynus ||| www.elektronicastynus.be
Pyro-Brad
Lid
Berichten: 253
Gepost op zaterdag 12 Juni 2010 19:29:39 QuoteWijzig

Doe je dan niet iets verkeerd! Lijkt mij niet echt gezond als er rook uit komt.

Heb je hem niet te zwaar belast ?


nu nog het nubke van schematheek :p
Stynus
Admin
Berichten: 2696
Gepost op zaterdag 12 Juni 2010 19:31:17 QuoteWijzig

Ik vermoed dat de rook van de koolborstels kwam. Die zijn nog niet helemaal ingesleten. De rook rook ook niet naar rook maar meer naar verflucht.

En te zwaar belast? Normaal niet. Was met een 10mm houtboor in beuk aan het boren.


Met vriendelijke groet, Stynus ||| www.elektronicastynus.be
Stynus
Admin
Berichten: 2696
Gepost op maandag 21 Juni 2010 22:30:45 QuoteWijzig

Heb een tijd geleden een rol kabel (1km ) gekocht. Nu lag deze rol altijd plat en dat werkte nogal moeilijk. Daarom maar een houder ervoor gemaakt.


Met vriendelijke groet, Stynus ||| www.elektronicastynus.be
Stynus
Admin
Berichten: 2696
Gepost op dinsdag 22 Juni 2010 19:20:30 QuoteWijzig

Ik kwam vandaag weer 2 losse gloeilampen tegen die ik wel eens gebruik om dimmers ofzo te testen. Ik heb besloten om deze ook maar eens in een net kastje in te bouwen.


Doordat ik blauw en rood plexi voor elkaar heb gezet wordt het licht hard genoeg tegengehouden om zelfs in de 100W lamp gewoon in te kunnen kijken.

Foto met de 25W lamp aan:


Ik moet alleen nog wel even wat mesh met kleine gaten zoeken voor de zijkanten van het kastje. Deze zijn nu dicht en dat wordt al snel nogal warm.


Met vriendelijke groet, Stynus ||| www.elektronicastynus.be
pascalbianca
Lid
Berichten: 1372
Gepost op dinsdag 22 Juni 2010 21:29:47 QuoteWijzig

Zit momenteel op het werk en in een hal hier bij mij in het gebouw gebruiken ze zeven van 30, 60 en 90 mu in verschillende grootte.
Ik weet niet ofof je grote of kleine of middel mesh grootte nodig hebt anders kan ik je wel een paar bezorgen indien intresse.
Ze zijn wel rond , ter info.

Ik neem er enkele mee, als je intresse hebt , stuur even je adres via pm, dan stuur ik je ze op.

[Bericht gewijzigd door pascalbianca op Dinsdag 22 Juni 2010 21:45:03]


http://pascalbianca.blogspot.nl/
Zatar
Moderator
Berichten: 263
Gepost op donderdag 24 Juni 2010 17:20:46 QuoteWijzig

Hetgeen ik hier zet is nog niet af maar ondertussen wel al in testfase op breadboard.
Het eerste is een stukje hardware dat de programmeerkabel van een SLC5/01 Allen Bradley PLC moet vervangen. Niet dat daar nog echt veel mee aan te vangen is (noem het maar antiek...), maar in geval ik hem weg doe of ooit eens gek wil doen door het ding te programmeren, wil ik toch een programmeerkabel hebben.


Het tweede is iets waar ik op't moment erg mee bezig ben. Een mooi projectje om men elektronica weer op te nemen... UV-led lichtbak 2. Dit printje is voor't keypad.



Het project stond al zodanig lang in de ijskast dat ik me alleen kon herinneren hoe ik men leds gezet had. Vandaar nieuwe sturing ontworpen (misschien eens eentje die werkt...).

Heb gisteren al de helft van men kastje in elkaar gezet, nog wat fine tunen, verven en alles erin zetten en't zou klaar zijn.

Verdere foto's volgen (ik zal deze post updaten).


Maffer dan hier kan je ze niet vinden ... || www.zatar.be
pascalbianca
Lid
Berichten: 1372
Gepost op donderdag 24 Juni 2010 19:07:09 QuoteWijzig

Heel erg mooi, met welk programma heb je dat gemaakt want het ziet er software matig gemaakt uit?


http://pascalbianca.blogspot.nl/
